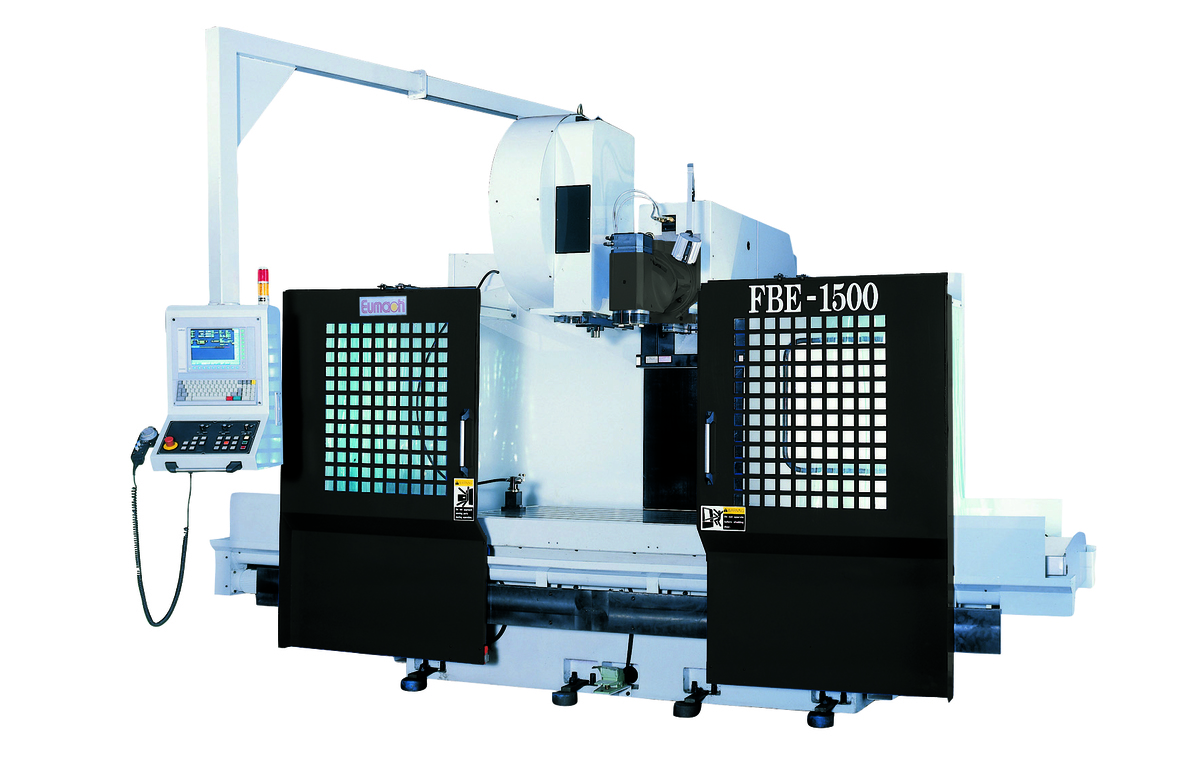

FBE-1500

Download
  • FBE Catalogue

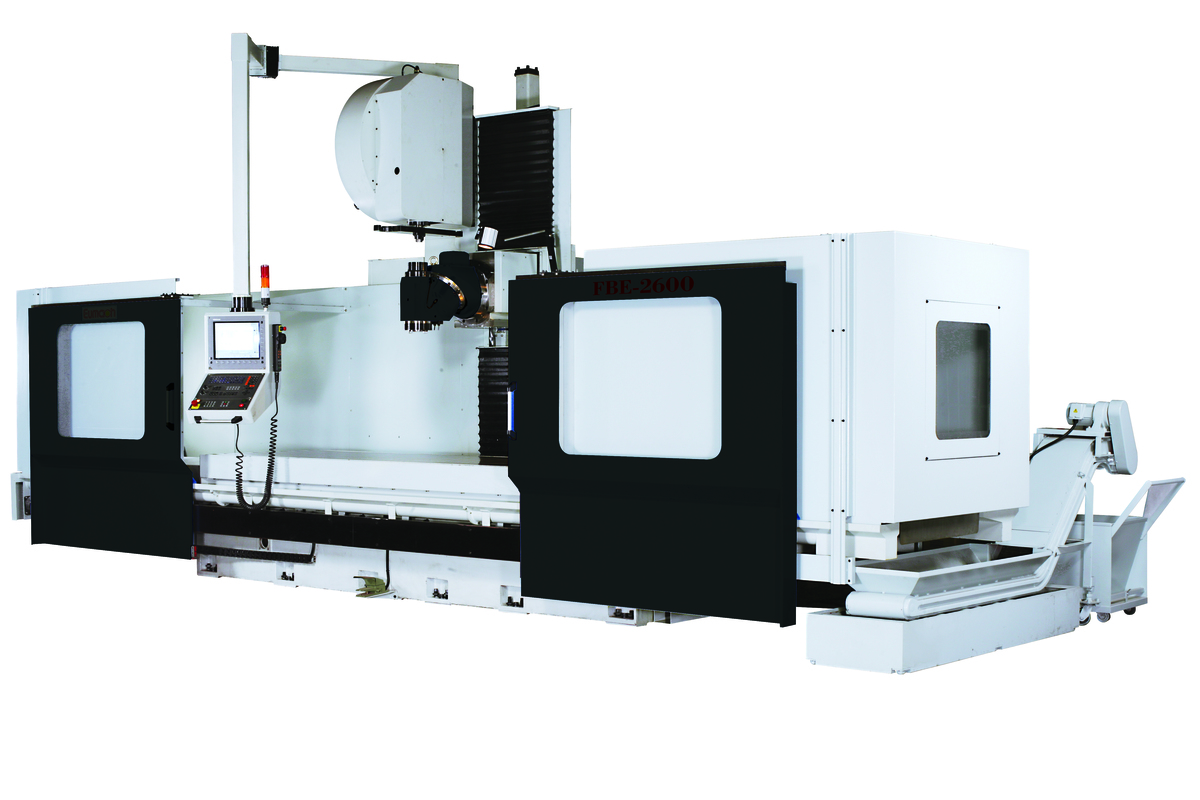

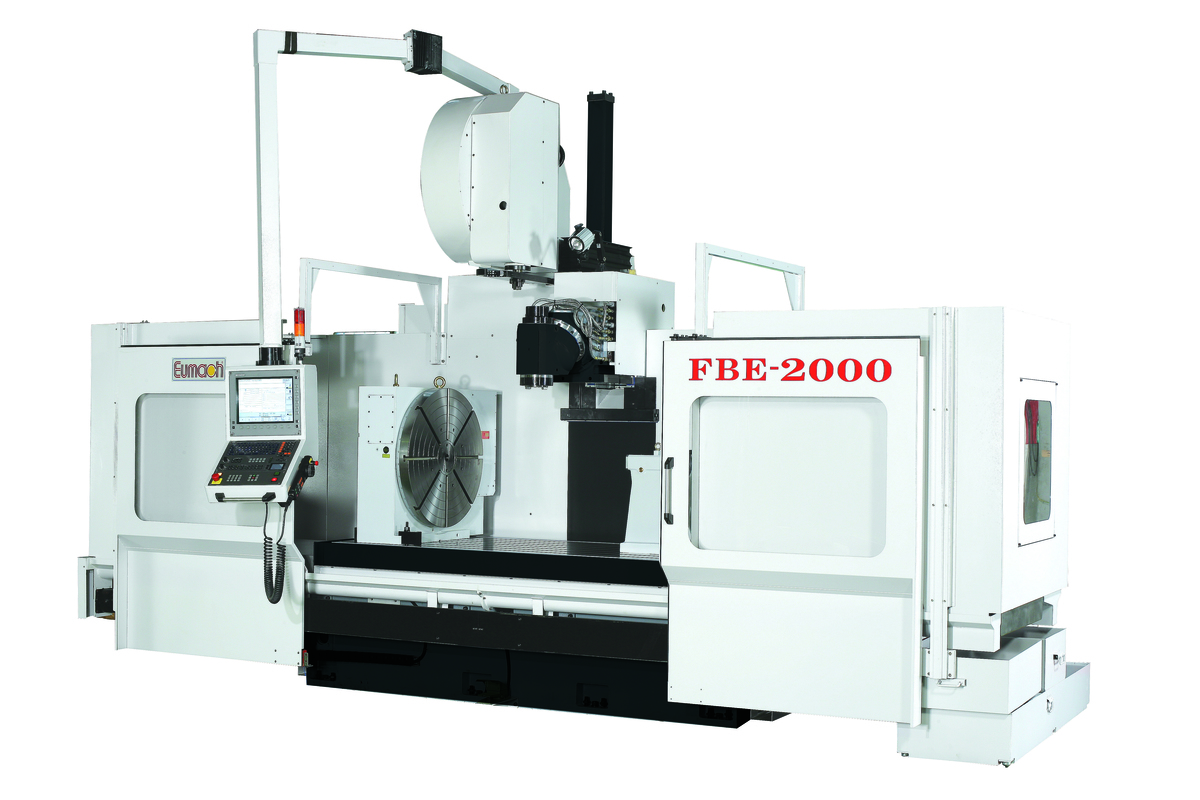

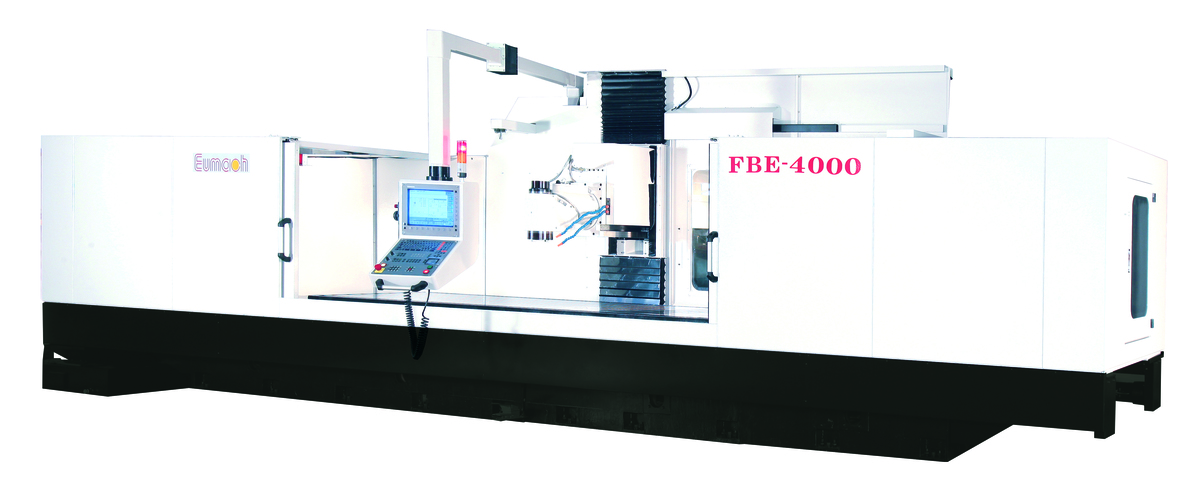

Series Image Series Image Series Image Series Image Series Image

Bed Type Universal Milling Machine.

STANDARD FEATURES & ACCESSORIES:
3500 RPM UNIVERSAL MANUAL MILLING HEAD.
PROGRAMMABLE COOLANT SYSTEM.
AUTOMATIC LUBRICATION SYSTEM.
WORKING LAMP.
ALARM LAMP.
INDICATION LAMP FOR DWELL & END OF JOB.
RS-232 TERMINAL INTERFACE PORT
MACHINE & CONTROL MANUALS
TOOLBOX WITH SPANNERS & WRENCHES.
3 AXIS LINEAR SCALES, WITH AIR BLAST.

Request Quote on This Model

Select Machine Size/Model Here

Specifications

MODEL UNIT FBE-1500
TABLE:
WORKING AREA MM 1600×1050
T SLOTS(SIZE×NO) MM 22H8×7 SLOTS
TOP TO FLOOR DISTANCE MM 870
LOAD (EVENLY DISTRIBUTED) KG 3000
TRAVEL:
X AXIS MM 1500
Y AXIS MM 1000
Z AXIS MM 950 (1500)
HORIZONTAL SPINDLE: (NO MORE IF WITH VH-2.5, VH-1 HEAD)
TAPER   DIN 69871 #50
SPEED RPM 3500 (5000)
OUTPUT 40% DUTY CYCLE KW 25
CONSTANT OUTPUT KW 17
MAXIMUM TORQUE S1 Nm 650
UNIVERSAL MILLING HEAD:
TAPER   DIN 69871 #50
SPEED RPM 3500
OUTPUT 40% DUTY CYCLE KW 25
CONSTANT OUTPUT KW 17
MAXIMUM TORQUE Nm 650
FEEDRATE :
CUTTING MM/MIN 1- 5000
RAPID MM/MIN 10000
BALLSCREWS:
X AXIS DIA. × PITCH MM×MM Ø50×10
Y AXIS DIA. × PITCH MM×MM Ø50×10
Z AXIS DIA. × PITCH MM×MM Ø50×10
PRECISION CLASS MM/300MM 0.008 / 300
ACCURACY:
POSITIONING ±MM/300MM JIS 6338 : ±0.005MM / 300MM VDI 3441: P0.014MM
REPEATABILITY MM JIS 6338 : ±0.003MM  VDI 3441: PS0.01MM
ROUNDNESS MM/DIA. JIS 6338 : ±0.01MM / 300MM DIAMETER
GENERAL:
MACHINE NET WEIGHT KG 11000
PHNEUMATIC REQUIRED KG/CM2 6
HYDRAULIC REQUIRED KW 3.5
POWER REQUIRED KVA 30KVA
